Plik z projektem inżynieryjnym lub architektonicznym często wygląda na ekranie monitora bezbłędnie. Widzimy równe linie, precyzyjne grubości, czytelne opisy i idealnie rozmieszczone ramki. Sytuacja drastycznie się zmienia po przełożeniu dokumentacji na papier. Wydrukowane proporcje przestają zgadzać się z rzeczywistością, drobne litery zamieniają się w nieczytelne plamy, a misterne detale zlewają się w jedną grubą kreskę. Takie niespodzianki regularnie burzą harmonogramy pracy biur projektowych, studentów kierunków technicznych i wykonawców na placu budowy. Czas spędzony nad poprawkami w programie graficznym generuje niepotrzebny stres. Odpowiednie przygotowanie rysunków przed ich eksportem eliminuje te problemy i zapewnia techniczną spójność dokumentacji. Prawidłowy eksport pliku jest równie ważny jak sam proces projektowania.
Dlaczego porządek w pliku CAD to fundament udanego wydruku
Rysunki techniczne tworzy się w przestrzeni modelu przy zachowaniu skali 1:1, stosując najczęściej jednostki milimetrowe. To uniwersalny standard pracy, który zapobiega pomyłkom podczas wymiarowania. Właściwe proporcje i powiększenia ustala się dopiero na etapie układu, czyli tak zwanego layoutu. Określamy wtedy docelową skalę, na przykład 1:50 dla rzutów kondygnacji lub 1:100 dla planów zagospodarowania przestrzennego. Próby skalowania całego projektu bezpośrednio w przestrzeni modelu zazwyczaj kończą się całkowitym zaburzeniem wymiarów i dezorganizacją pracy. Ploter odczytuje dokładnie to, co zdefiniowano w arkuszu.
Przeczytaj również: Więcej niż papier i farby - poznaj ofertę nowoczesnej drukarni
Błędy wynikają również z nieodpowiedniego zarządzania warstwami. Ukryte, ale nadal aktywne do druku elementy potrafią zrujnować gotowy arkusz. Plotery odczytują wszystkie przypisane informacje, dlatego niewidoczne na monitorze osie lub szkice często pojawiają się na papierze. Należy bezwzględnie oczyścić projekt przed ostatecznym zapisem. Pozostawienie śmieci wektorowych nie tylko wydłuża proces przetwarzania pliku przez maszynę, ale też zaciemnia docelowy obraz.
Przeczytaj również: Druk cyfrowy - nowoczesne rozwiązania dla Twoich projektów
Kolejną barierą techniczną są grubości linii. Inżynierowie nierzadko ustawiają parametry zależne wyłącznie od widoku na ekranie. Maszyna drukująca potrzebuje twardych danych przypisanych do konkretnych kolorów lub warstw w tabelach stylów wydruku. Pominięcie tego kroku sprawia, że cienkie linie pomocnicze drukują się z taką samą intensywnością jak główne ściany nośne. Równie problematyczny bywa brak osadzonych fontów TrueType. Zastąpienie brakującej czcionki przez system operacyjny zmienia układ całego tekstu, co wyrzuca opisy poza granice ramek rysunkowych. Ustawienie formatu arkusza musi z kolei uwzględniać fizyczne marginesy technologiczne wybranego sprzętu.
Przeczytaj również: Czy druk cyfrowy książek się opłaca?
Eksportowanie PDF i dobór technologii dla dokumentacji
Przekształcenie otwartego projektu z programu inżynieryjnego w zamknięty i bezpieczny plik wymaga precyzji. Podczas tworzenia dokumentacji najlepiej wykorzystać wirtualny sterownik, taki jak DWG to PDF. Narzędzie to konwertuje wektory na czysty format bez utraty ich właściwości matematycznych. Przed zatwierdzeniem zapisu definiujemy rzeczywisty wymiar arkusza, sprawdzamy orientację strony i wymuszamy osadzenie wszystkich użytych krojów pisma. Jeśli zależy nam na całkowitym bezpieczeństwie tekstu przed jego rozsypaniem, litery można zamienić na krzywe. Tak spłaszczony plik gwarantuje brak niespodzianek przy otwarciu na innym komputerze.
Elementy rastrowe w projektach wektorowych wymagają odrębnego podejścia do rozdzielczości. W przypadku wielkoformatowych rysunków przekraczających szerokość jednego metra rozdzielczość na poziomie 100 do 150 dpi w zupełności wystarcza do zachowania ostrości obrazu. Wyższe wartości jedynie obciążają plik bez widocznej poprawy jakości detali. Zbyt ciężkie dokumenty mogą spowolnić lub całkowicie zawiesić oprogramowanie sprzętu drukującego.

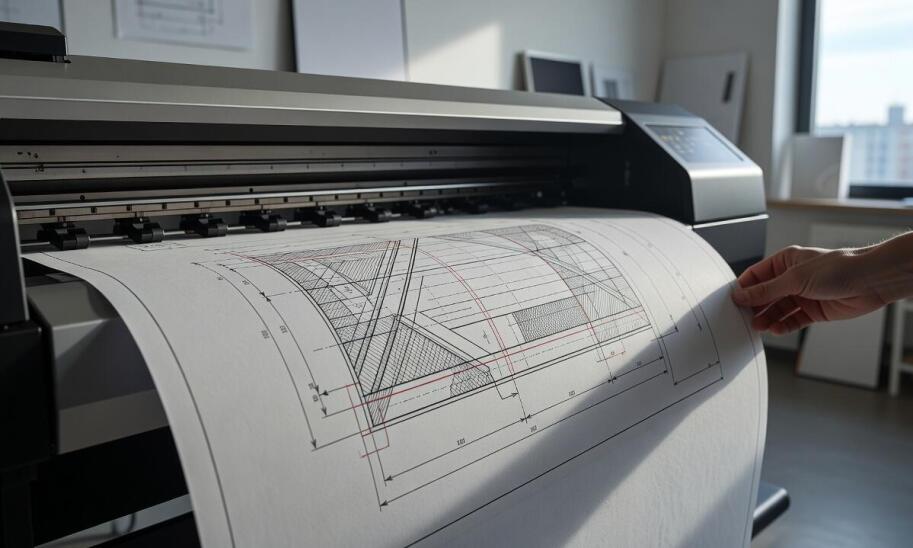

Decyzja o sposobie fizycznego powielenia zależy od stanu wyjściowego materiału. Nowe rysunki wektorowe, wygenerowane bezpośrednio ze środowiska cyfrowego, zawsze kieruje się do plotowania. To zapewnia najwyższą ostrość linii i czytelność technicznych specyfikacji. Gotowe już wydruki lub archiwalną dokumentację papierową znacznie szybciej można odtworzyć, wykorzystując maszyny skanująco-kopiujące. Przedsiębiorstwo WRODRUK Bożena Jawień na co dzień pracuje z tego typu specyfikacjami. Zakład realizuje plotowanie rysunków oraz precyzyjne skanowanie w formacie A0. Z kolei zaawansowany druk cyfrowy we Wrocławiu umożliwia bezbłędne przeniesienie wielostronicowych opisów i załączników na papier. Klienci zlecający materiały poligraficzne cenią sobie także pełną poufność dokumentów, co ma krytyczne znaczenie przy projektach patentowych, medycznych i architektonicznych. Końcowy etap prac to z reguły odpowiednia oprawa i bindowanie, które nadają całości ostateczną formę.
Ostateczny kształt i przydatność dokumentacji technicznej zależy przede wszystkim od higieny pliku źródłowego. Maszyna przenosi na papier wyłącznie te instrukcje, które zaprogramowano podczas projektowania i eksportu. Rygorystyczne trzymanie się skali w przestrzeni układu, przypisanie odpowiednich stylów do warstw oraz poprawne osadzenie fontów w formacie PDF stanowią absolutny fundament. Nawet najbardziej zaawansowane urządzenia nie skorygują błędów popełnionych na poziomie oprogramowania. Solidne przygotowanie oszczędza czas, redukuje straty materiałowe i eliminuje ryzyko błędów odczytu na placu budowy. Prawidłowy plik to podstawa płynnego przejścia od fazy koncepcyjnej do bezpośredniej realizacji inwestycji.
